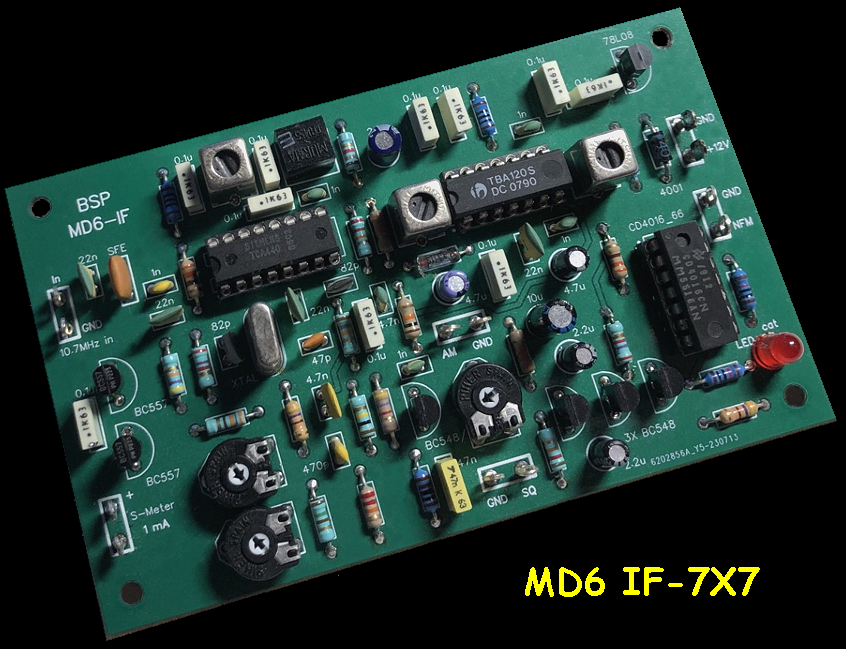

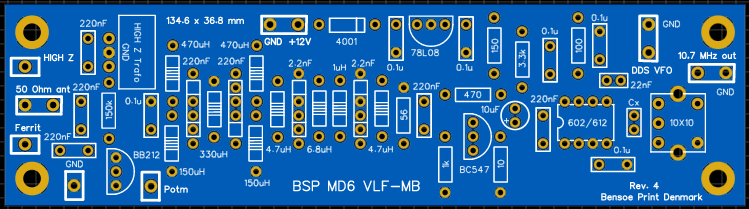

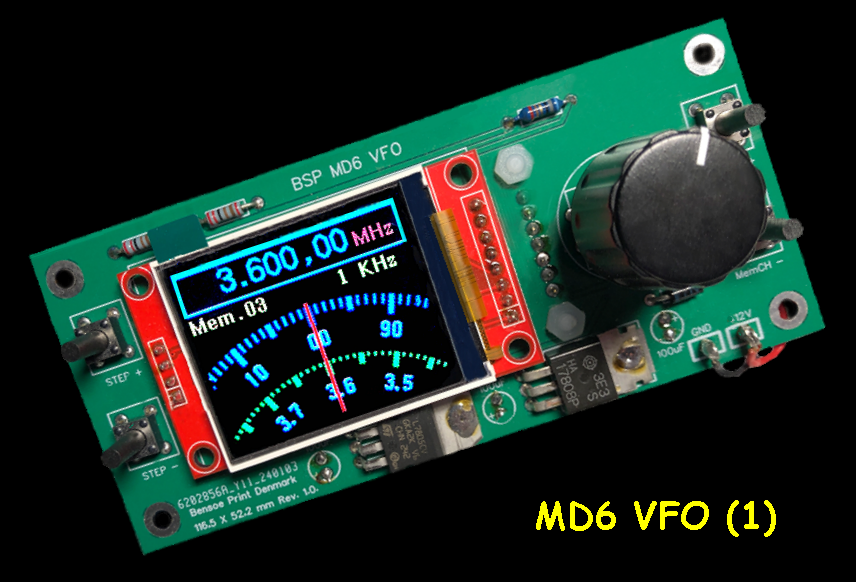

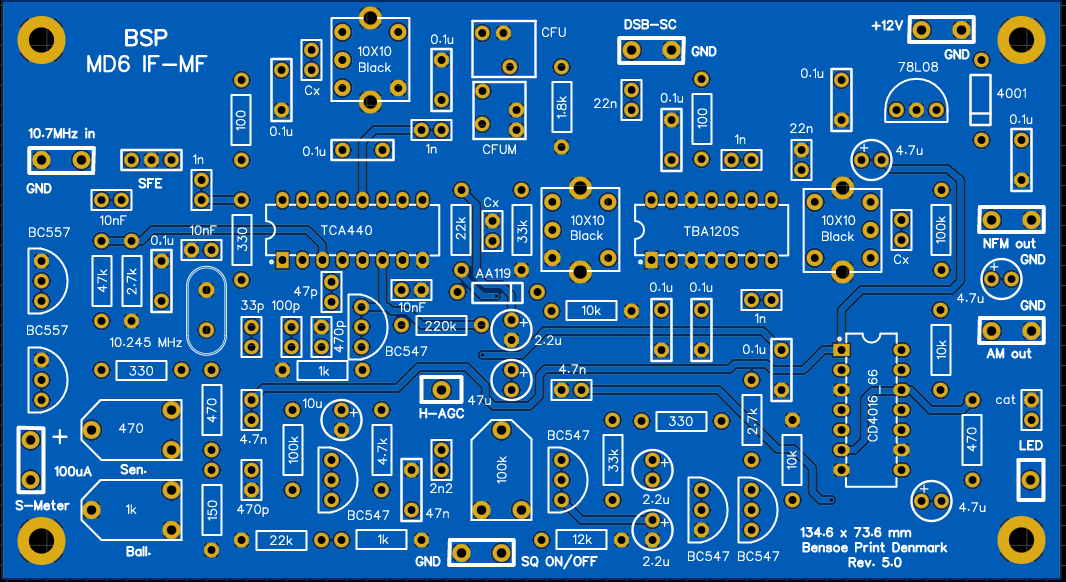

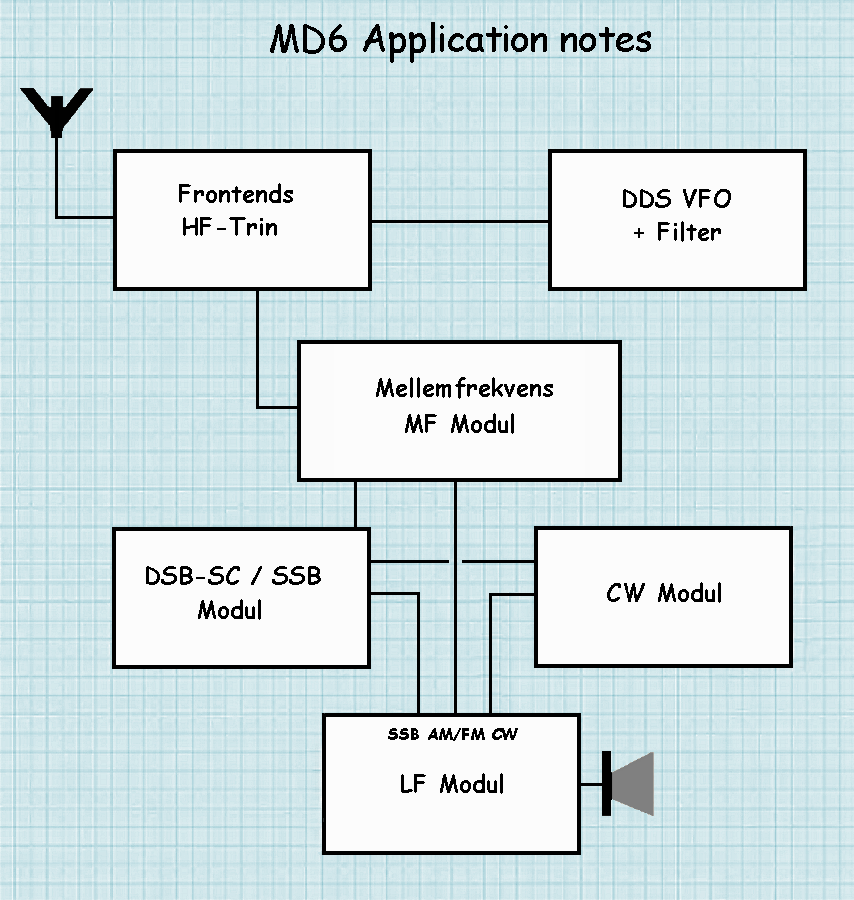

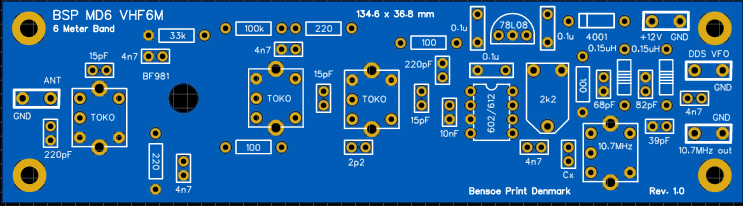

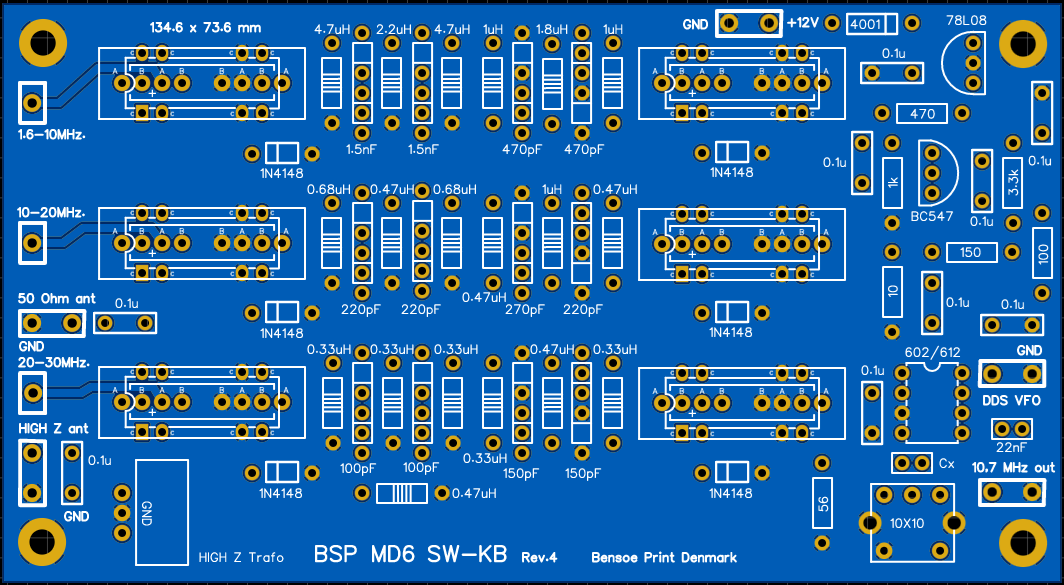

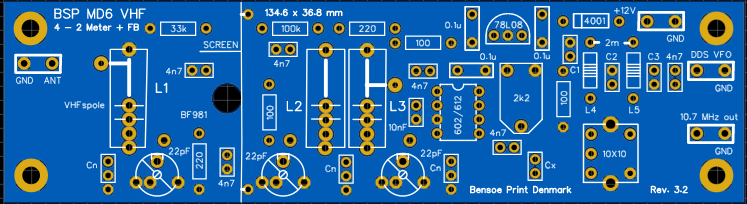

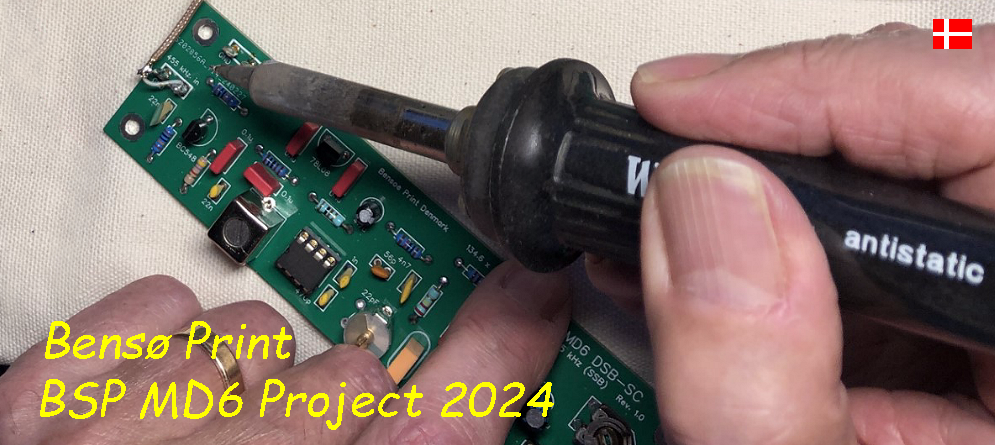

Ideen bag projektet (hent som PDF) ** English version ** *** Et elektronik projekt til mange formål og frekvenser *** VLF - LB - MB - KB og VHF Bl.a. med oplæg til en komplet modtager med AM - FM - SSB - CW styret af en stabil DDS VFO ** Alt fra antenne til højtaler ** (Projektet er også velegnet til undervisnings brug) Klik på billedet.  Få mere at vide og sådan kommer du igang med dit BSP MD6 projekt Hent vores katalog i PDF format Nej... Vi sælger ikke komplette byggesæt, kun projektoplæg med tilhørende printplader og udvalgte komponenter. Frontend moduler (HF-trin):         MD6 VLF-MB: Dækker området fra 10 kHz til 2 MHz. PDF Manual: MD6 VLF - MB MD6 SW-KB: Dækker fra 1,6 til 30 MHz  PDF Manual: MD6 SW - KB MD6 VHF6M: Dækker 6 meter båndet fra 50 til 54 MHz. PDF Manual: MD6 VHF6M   MD6 VHF: For 2 meter båndet fra 144 til 146 MHz. og flybånd. Med spoleændring, også fin til 4 meter båndet 70 MHz. PDF Manual: MD6 VHF         Mellemfrekvens moduler:       MD6 AM-IF: 10,7 MHz. mellemfrekvens AM med S-meter tilslutning og udtag for 455 kHz til SSB brug.  PDF Manual: MD6 AM - IF MD6 IF-MF: 10,7 MHz. mellemfrekvens AM / FM med S-meter tilslutning, squelch og udtag for 455 kHz til SSB brug.  PDF Manual: MD6 IF - MF MD6 IF-7x7: 10,7 MHz. mellemfrekvens AM / FM med S-meter tilslutning, squelch og udtag for 455 kHz til SSB brug.  PDF Manual: Brug MD6 IF - MF  (bruger 7x7 MF-dåser). Få mere at vide om de enkelte moduler: Klik på billedet eller Hent eller læs den tilhørende manual.         VFO filtre og eksterne clocks:       MD6 VFO (1): Leveres normalt passende til 10,7 mellemfrekvens, men kan også leveres til andre brugervalgte mellemfrekvenser, eller som direkte Signalgenerator. Kan også leveres for 'ekstern clock', passende til vores 'clock modul' Mercury eller til en 10 MHz præcisions OCXO. PDF Manual: MD6 VFO Udført i 'Collins design'. MD6 VFO 2: Leveres normalt passende til 10,7 mellemfrekvens, men kan også leveres til andre brugervalgte mellemfrekvenser. VFO har samme tekniske specifikationer som VFO1, men har fået tilføjet automatisk 'filterbank styring' og repeater skift ved 2 meterbrug. PDF Manual: MD6 VFO2              MD6 PLL-Filters: Renser op i det forholdsvise urene PLL signal, så uønsket 'blandesignaler' dæmpes/fjernes fra den ønskede lyttefrekvens. Filtrene er designet således, at de kan 'påspændes' begge typer VFO-er som 'sandwich print'. PDF Manual: MD6 PLL - Filtre                                                   Præcisions 10 MHz OCXO                       for vores eksterne 10 MHz clock VFO version.                                       *** Hent mere info ***          MD6 Mercury:  Et lille og let monterbart eksternt 25 MHz. clock modul, lige til at skrue på SI 5351 PLL enheden, i en VFO tilpasset ekstern clock. Mercury leveres kun som et færdigsamlet og afprøvet modul. PDF Brugervejledning: MD6 Mercury                                 For at anvende eksterne clock moduler, skal VFOen være forberedt for ekstern clock. Dette gøres med 2 indgreb. I selve SI 5351 som vist og i softwaren. Disse bliver udført af os, når en komplet VFO bestilles.              Vore færdigsamlede VFO-er med intern clock. Frekvensafviger normalt op til et par kHz. på 2 Meter. Derfor bliver de enkelte VFO-er udmålt for afvigelsen på 144 MHz. og efterfølgende 'software korrigeret' fra denne frekvens og op (rød kurve). Alt under 144 MHz. (grøn kurve) bliver ikke berørt af funktionen.              Typical curves.         Udbygnings moduler:       MD6 DSB-SC: Er en ballanseret DSB (USB/LSB) demodulator lige til at tilslutte 455 kHz. udgangen på vores mellemfrekvenser og videre frem til vores LF-forstærker modul. PDF Manual: MD6 DSB - SC MD6 CW-AF: Er et LF CW-filter på 800 Hz. (en videre udvikling af det kendte MD 503 CW filter). Filteret arbejder på LF basis og er lige til at koble ind mellem 'MD6 DSB-SC' demodulatoren og vores LF-forstærker modul. PDF Manual: MD6 CW - AF MD6 AF-LF: Er en LF-forstærker (2,5W), som inkluderer 2 betonings filtre. Et for PM (FM) -6dB/oktav og et ret respons for  taleområdet, + en signalvej uden filtrering til musiklytning. (separat regulering af PM niveau). PDF Manual: MD6 AF - LF               VFO 2 har 2 typer output for automatisk styring af en ekstern TX hams filter bank. '0 til 9 udgange' via fladkabel og en 'fire terminal' BCD kodet udgang, hvis denne løsning foretrækkes. Til 2 meter brug, er den også udstyret med 'til/fra' repeaterskift styret af  '+ TX '. Alle udgangene er 5V TTL niveau.         Øvrige produkter og info:       *** Sådan handler du hos Bensø Print *** Du bestiller varer ved at skrive en mail til 'jansteendk'a'hotmail.com' hvor du udover din adresse skriver hvad du ønsker plus antal. Herfra besvares din mail med en faktura pålydende det samlede beløb, inklusive forsendelse. Når det registreres at betalingen er udført, sendes varerne straks herfra. Betaling kan ske via Mobilepay, PayPal (via nævnte mailadresse), eller via vores bankkonto, nævnt i fakturaen. Printplader: For samtlige printplader gælder: 1,5mm dobbelside FR4 kvalitetsprint med gennempleteret loddeøer, rullefortinnet med loddemaske og komponent silketryk. Vi sælger ikke komplette byggesæt, men her er de komponenter vi kan være behjælpelige med: *** Fakta om Bensø Print *** Bensø Print er et enkeltmands firma drevet efter reglerne for privat handel og er derfor for nuværende ikke momsregistreret. Bensø Print /v Jan Sørensen Engparken 35 3400 Hillerød Denmark. Email: jansteendk 'a' hotmail.com Læs om Bensø Prints historie helt tilbage fra sidst i 60-erne.. ******** Best 73s OZ 8AO / OZ3MZ / OZ1UM ********
